Процентили делят упорядоченные данные на сто равных частей. В рассортированных данных процентиль — это точка, показывающая процентное отношение значений в наборе данных, находящихся ниже данной…
Столбцы
В подавляющем большинстве случаев гистограмма определена на отрезке
, где
— исходная выборка,
вспомогательные константы, округляющие до ближайших “читаемых” чисел, которые в каждом случае зависят от масштаба и, обычно, это делители десятки в масштабе исходных данных. Если вдруг стало интересно, как ставить отсечки в данных, то можно посмотреть ссылку:
R (pretty)
.
Так же обычно гистограммы делят отрезок I на подотрезки равной длины и, вот, выбор числа отрезков является искусством, хотя можно привести несколько формул:
где
— число столбцов,
— размер исходной выборки,
— оценка стандартного отклонения,
— интерквартильное расстояние, которое еще встретится ниже.
Так же можно отметить несколько правил здравого смысла:
- хорошо чтобы в большинстве столбцов было больше одного исходного значения
- каждый столбец гистограммы требует хотя бы одного пикселя по ширине, и в целом ограничение “не более 200” столбцов достаточно распространено
В противном случае, если число столбцов избыточно, а исходных данных мало, гистограмма будет напоминать штрих-код, как например на рисунке ниже.
Источник: http://habr.com/ru/post/267123/
Настройки диаграммы «ящик с усами»
Общий вид диаграммы настраивается стандартно. Можно менять цвет, добавлять подписи и т.д. Для этого есть две контекстные вкладки на ленте (Конструктор и Формат). Но есть настройки, предназначенные специально для этой диаграммы.
Выбираем какой-либо ряд и жмем Ctrl+1. Либо два раза кликаем по какому-нибудь «ящику». Можно через правую кнопку Формат ряда данных…. Справа вылазит панель настроек.
Рассмотрим по порядку.
Боковой зазор – регулирует ширину ящиков и расстояние между ними.
Показывать внутренние точки. Если поставить галочку, то на оси, где расположены «усы», точками будут показаны все значения. Так хорошо видно распределение внутри групп.
Показывать точки выбросов – отражать экстремальные значения.
Выбросы – это точки, выходящие за пределы 1,5 межквартильных размаха.
Показать средние метки – среднее арифметическое (крестики). Стоят по умолчанию, но можно скрыть.
Показать среднюю линию – только для различных категорий. Показывает изменения по категориям.
Если добавить линии, то изменения после эксперимента станут видны еще лучше. В справке написано, что соединяются медианы, но на графике почему-то соединяются средние. Чудеса.
Инклюзивная медиана или эксклюзивная медиана. Инклюзивная медиана включает в «ящик» квартильные значения , а эксклюзивная медиана не включает. При выборе «эксклюзивной медианы» верх и низ «ящика» соответствует средней между квартильным и следующим (от центра) значением. По умолчанию стоит «эксклюзивная». Пусть стоит дальше. Причем тут медиана, вообще не понял, – речь ведь про квартиль. Думал, криво перевели, но в английской версии те же названия. В общем, здесь лучше ничего не менять.
Своевременное использование диаграммы «ящик-усы» может дать весьма ценную и наглядную информацию. Аналитику, который использует специализированные программы или трудоемкие настройки Excel, будет очень приятно иметь такую диаграмму под рукой.
Как показано в ролике ниже, все делается очень быстро и просто.
Поделиться в социальных сетях:
Источник: http://statanaliz.info/excel/diagrammy/diagramma-yashhik-s-usami-boxplot-v-excel-2016/
Процентили
Процентили делят упорядоченные данные на сто равных частей. В рассортированных данных процентиль — это точка, показывающая процентное отношение значений в наборе данных, находящихся ниже данной точки.
50-й процентиль — это медиана.

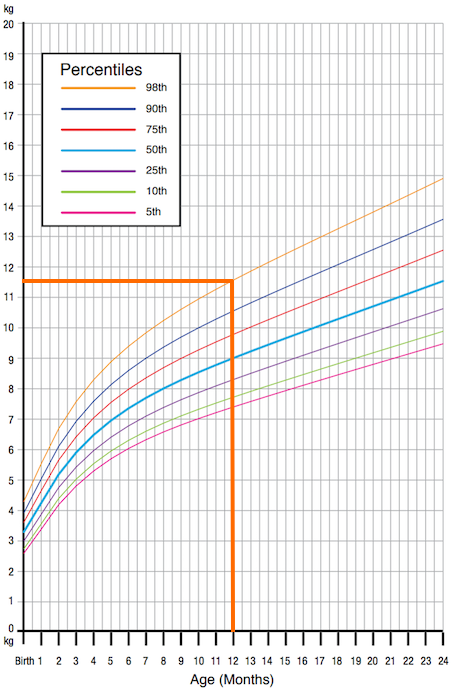

Например, на графике ниже показано развитие ребенка от рождения до 2 лет. Получается, что 98% развития ребенка за первый год жизни составляет в весе меньше 11,5 кг.
График развития ребенка. Источник: Всемирная организация здравоохранения: нормы роста детей

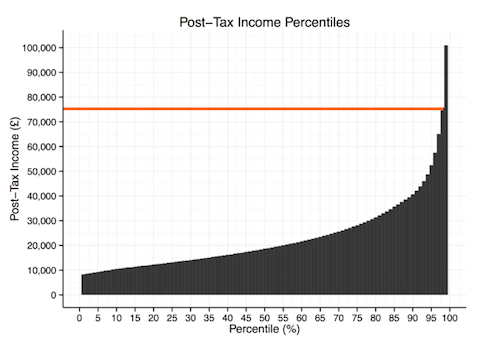

Другим примером является распределение доходов в стране. 99-й процентиль — это уровень дохода, при котором 99% населения зарабатывают меньше этого значения и 1% — больше. Так в Великобритании, как показано на графике ниже, 99-й процентиль составляет 75.000 фунтов стерлингов.
Распределение доходов в Великобритании
Источник: http://medium.com/nuances-of-programming/%D1%81%D1%82%D0%B0%D1%82%D0%B8%D1%81%D1%82%D0%B8%D0%BA%D0%B0-%D1%8D%D1%82%D0%BE-%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0%D1%82%D0%B8%D0%BA%D0%B0-%D0%BD%D0%B0%D1%83%D0%BA%D0%B8-%D0%BE-%D0%B4%D0%B0%D0%BD%D0%BD%D1%8B%D1%85-%D1%87%D0%B0%D1%81%D1%82%D1%8C-3-191e2ff7bad6
Диаграмма “ящик с усами”
Построение диаграммы “Ящик с усами” рассмотрим на следующем примере
Задача пример №154
15 работников фирмы при сдаче экзамена по технике безопасности, получили следующие баллы:
13 9 18 15 14 21 7 10 11 20 5 18 37 16 17.
Представьте данную информацию в виде диаграммы “ящик с усами”.
Решение:
1. Расположите данные в порядке возрастания, определите медиану и отметьте ее через
.
2. Данные слева от медианы расположены в первой нижней половине, справа от медианы – в верхней половине. Т.е. медиана делит данные на две половинки.
3. Медианы половинок, называемые квартилями (здесь
= 10,
= 18), разбивают данные на 4 части.
4. Определяют изменение между квартилями — = 18 – 10 = 8
5. Отметим на числовой оси наименьшее и наибольшее значения, квартили и медиану – 5 важных точек. Нарисуем прямоугольник, длина которого равна разности изменению между квартилями. Этот прямоугольник делится медианой на две части. Теперь нарисуем “усы”, соединив наибольшее и наименьшее значения с соответствующими квартилями.
Мы построили диаграмму “ящик с усами” в соответствии с представленными данными. Теперь, по диаграмме, представим данные. Из диаграммы видно, что приблизительно половина, 50 % , из 15 человек набрали от 10 до 18 баллов, 25% – меньше 10 баллов и 25% – больше 10 баллов.
Разница длин левого и правого “уса” зависит от разницы значений данных в соответствующих частях.
Для построении диаграммы “ящик с усами” из заданной совокупности выделяют 5 значений:
Медиану
, квартиль
, значение которого меньше медианы и является медианой нижней половины, квартиль
, значение которого больше медианы и является медианой верхней половины множества данных, наибольшее и наименьшее значения.
Шаги построения диаграммы “ящик с усами”
1. Проводится горизонтальная прямая.
2. В зависимости от диапазона изменения данных проводится деление.
3. На прямой отмечают 5 значений – , , , наименьшее значение, наибольшее значение.
4. От до рисуется ящик.
5. Рисуем “усы” от : до минимального значения и от до максимального значения.
Задача пример №155
Ниже представлены данные возраста участниц женской паралимпийской команды по волейболу
24, 30, 30, 22, 25, 22, 18, 25, 28, 30, 25, 27. Представьте данные в виде диаграммы “ящик с усами”.
Решение:
1. Расположим данные и найдем медиану и квартили.
2. Изобразим числовую ось и отметим эти следующие данные.
3. При помощи разности квартилей – = 29 -23 = 6 нарисуем ящик и разделим его на две части (при помощи медианы). Соединим ящик с наибольшим и наименьшим значением.
4. Представление диаграммы. Возраст 50% баскетболисток между 23-29 годами, 25% меньше 23 лет, 25% – больше 29 лет. Длинными или короткими являются “усы” ящика показывает, близко ли или далеко расположены друг от друга данные внутри 25% – го интервала. Например, левый “ус” длиннее, правый – короче. Так как в 25%-интервале значения изменяются между 18-23, а в левом “усе” мы встречаем только два значения 29-30.
Данные, которые сильно отличаются от основных данных совокупности, называются выбросами. Выбросы можно определить относительно верхнего и нижнего квартиля. В этом случае выбросом считается, значение в 1,5 раза больше или меньше разности – . Например, в рассмотренном нами примере нижний квартиль 23, верхний квартиль 29, разность квартилей 6. Тогда значения 23 – 1,5 • 6 = 14 и 29 + 1,5 • 6 = 38 считаются граничными значениями. Все значения, которые больше 38 и меньше 14, называются выбросами.
Эта лекция взята из раздела решения задач по математике, там вы найдёте другие лекци по всем темам математики:
Другие темы которые вам помогут понять математику:
Источник: http://natalibrilenova.ru/diagramma-yaschik-s-usami-v-statistike/
Компактность представления информации
График ящик с усами или ящичковая диаграмма был разработан Джоном Тьюки в 1970-х годах. По сути, ящик с усами — это быстрый способ изучения одного или нескольких наборов данных в графическом виде. Этот график может показаться более примитивным, чем, например, оценка гистограммы, но он имеет некоторые преимущества. Он занимает меньше места, и поэтому особенно полезен для сравнения распределений между несколькими группами или наборами данных. Кроме того, ящик с усами в своей первоначальной форме прост для построения.
Если на третьем графике, где показаны плотности распределения, нельзя толком ничего рассмотреть и сравнить, то на четвертом графике, отображающем ящики с усами, легко можно оценить медианы, квартили, степень распространения (дисперсии) и асимметрии в данных, и выявить выбросы. Асимметрию данных можно увидеть не только по медиане, смещенной к какому-либо концу ящика, но и по разной длине усов, выходящих из ящика.
График ящик с усами очень прост для понимания и именно поэтому часто используется в различных публикациях для отображения данных.
Источник: http://dic.academic.ru/dic.nsf/ruwiki/1348420
Подготовка данных
Чтобы лучше понять материал и работать с одними и теми же цифрами, скачайте книгу Excel с примером Диаграмма ящик с усами.xlsx.
Данные, используемые в примере имеют нормальное распределение со средним значением равным 10 и стандартным отклонением равным 5-ти. Данные имеют четыре столбца по 20 значений.
Все значения положительные, так как при смешанном (положительные и отрицательные значения) виде, данная методика требует некоторых модификаций.
Прежде чем начать строить диаграмму, нам необходимо произвести некоторые расчеты и подготовить данные. Для этого вставьте пустые строки над массивом и заполните заголовки показателями, которые потребуются для построения диаграммы, как показано на рисунке.
Для начала рассчитаем некоторые простые статистические меры, такие как количество значений, среднее и стандартное отклонение. Формулы, используемые для расчетов отображены на рисунке ниже.
Теперь рассчитаем минимум, максимум, медиану, значение первого и третьего квартиля.
Наконец, давайте определим значения, которые станут основой построения. Наша диаграмма имеет коробку второго квартиля, которая отображает разницу между медианой и первым квартилем, значения которых мы рассчитали ранее. Также имеется коробка третьего квартиля – рассчитывается как разница между значением третьего квартиля и медианой. Нижняя часть коробки опирается на первый квартиль. Длина нижних усов равняется значению первого квартиля минус минимальное значение, длина верхних усов – максимум минус значение третьего квартиля.
Источник: http://exceltip.ru/%D1%81%D0%BE%D0%B7%D0%B4%D0%B0%D0%BD%D0%B8%D0%B5-%D0%B4%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D1%8B-%D1%8F%D1%89%D0%B8%D0%BA-%D1%81-%D1%83%D1%81%D0%B0%D0%BC%D0%B8-%D0%B2-excel/
Используйте Excel’s Box и Whisker Plot Maker
Для Excel 2019, Excel 2016 или Excel для Office 365 создайте диаграмму с рамками и усами, используя инструмент Вставить диаграмму.
-
Введите данные, которые вы хотите использовать для создания блочной диаграммы и диаграммы вискера в столбцы и строки на листе. Это может быть один ряд данных или несколько рядов данных.
-
Выберите данные, которые вы хотите использовать для построения диаграммы.
-
Выберите вкладку « Вставка ».
-
Выберите « Рекомендованные диаграммы» в группе « Диаграммы » или выберите средство запуска диалогового окна в правом нижнем углу группы диаграмм. Откроется диалоговое окно « Вставка диаграммы ».
-
Выберите вкладку « Все графики ».
-
Выберите Box и Whisker и нажмите ОК . На листе появится базовая рамка и диаграмма с усами.
Источник: http://gadgetshelp.com/how-to/kak-sdelat-korobku-i-usy-v-excel/
Создайте свой Microsoft Excel Box и график Whisker
Как и с любым другим типом диаграммы или графика в Excel, все начинается с ваших данных. Откройте книгу и электронную таблицу в Excel, содержащую ваш набор данных. Затем, следуйте инструкциям ниже, чтобы создать коробку и усы.
- Выберите ваши данные, Либо щелкните первую ячейку, удерживая нажатой кнопку мыши, затем перетащите остальные ячейки или нажмите верхнюю левую ячейку, удерживая нажатой клавишу сдвиг ключ, а затем нажмите на нижнюю правую ячейку.
- Нажмите на Вставить
- в Диаграмма раздел на ленте, нажмите Вставить статистическую диаграмму и выберите Коробка и вискер,
Ваша новая коробка и сюжет усика появятся прямо в вашей таблице.
Источник: http://okdk.ru/kak-sdelat-korobku-s-usami-v-microsoft-excel/
Построение диаграммы ящик с усами
Выделите заголовок таблицы с расчетами, затем удерживая клавишу Ctrl, выделите три строки содержащие данные Низ, 2Q Коробка и 3Q Коробка. Этот диапазон с несколькими площадями выделен оранжевым на рисунке ниже.
Во вкладке Вставка перейдите в группу Диаграммы и выберите Вставить гистограмму –> Гистограмма с накоплением.
Чтобы добавить усы, выделите ряд данных Низ. Перейдите во вкладку Работа с диаграммами -> Конструктор в группу Макеты диаграмм. Нажмите кнопку Добавить элемент диаграммы, в выпадающем меню выберите Предел погрешностей -> Дополнительные параметры предела погрешностей. В появишейся справа панели Формат предела погрешностей в поле Направление установите маркер Минус, а в поле Величина погрешности установите маркер Пользовательская и нажмите кнопку Укажите значение. В появившемся диалоговом окне Настраиваемый предел погрешности поле Положительные значения ошибки оставьте без изменений, а для Отрицательные значения ошибки укажите диапазон B14:E14, который называется Усы-.
Нажимаем OK и получаем диаграмму, имеющую следующий вид.
Теперь необходимо добавить верхние усы. Для этого выделяем ряд данных 3Q Коробка и повторяем действия описанные выше, только теперь в поле Направление панели Формат предела погрешностей устанавливаем маркер Плюс. А в диалоговом окне Натраиваемый предел погрешностей поле Отрицательное значение ошибки оставляем неизменным, а в поле Положительное значение ошибки указываем диапазон B15:E15, который называется Усы+. Жмем ОК и получам следующую диаграмму ящика с усами.
Осталось навести антураж и отформатировать нашу таблицу. Выделяем ряд данных Низ и убираем заливку и границы ряда данных. Для ряда данных 2Q Коробка и 3Q Коробка задаем светло серую заливку и темный контур. Удаляем легенду и название диаграммы.
Источник: http://exceltip.ru/%D1%81%D0%BE%D0%B7%D0%B4%D0%B0%D0%BD%D0%B8%D0%B5-%D0%B4%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D1%8B-%D1%8F%D1%89%D0%B8%D0%BA-%D1%81-%D1%83%D1%81%D0%B0%D0%BC%D0%B8-%D0%B2-excel/
Интерквартильный размах (IQR)
IQR — число, которое показывает разброс средней половины (т.е. средние 50%) набора данных и помогает определить выбросы. IQR — это разница между Q3 и Q1.
IQR = Q3 – Q1
IQR

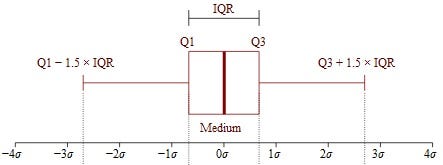

Выбросы — это, проще говоря, те значения данных, которые находятся за пределами следующих интервалов: Q1–1.5 x IQR и Q3 + 1.5 x IQR.
Источник: http://medium.com/nuances-of-programming/%D1%81%D1%82%D0%B0%D1%82%D0%B8%D1%81%D1%82%D0%B8%D0%BA%D0%B0-%D1%8D%D1%82%D0%BE-%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0%D1%82%D0%B8%D0%BA%D0%B0-%D0%BD%D0%B0%D1%83%D0%BA%D0%B8-%D0%BE-%D0%B4%D0%B0%D0%BD%D0%BD%D1%8B%D1%85-%D1%87%D0%B0%D1%81%D1%82%D1%8C-3-191e2ff7bad6
